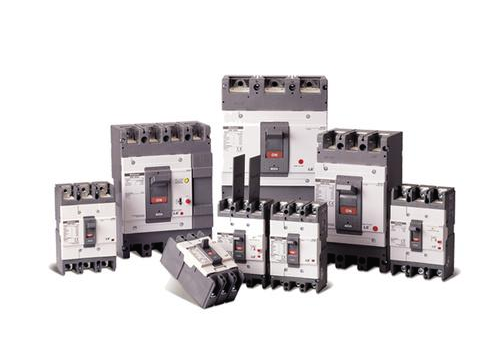

배선용차단기(ABN Series 400AF~800AF)

분류						배선용차단기
제품명						ABN
프레임크기						400AF			630AF						800AF
극수			2P			ABN402c			ABN602c						ABN802c
			3P			ABN403c			ABN603c						ABN803c
			4P			ABN404c			ABN604c						ABN804c
정격전류(In)						250, 300 350, 400			500 630						700 800
정격전압(Ue)						AC690V DC500V
정격차단전류(kA)		AC		690V(600V)		5			8						8
				480/ 500V		18			25						25
				415/ 460V		37			37						37
				380V		42			45						45
				220/ 250V		50			50						50
		DC		500(3극)		10			10						10
				250(2극)		10			10						10
보호기능						과부하, 순시 및 단락전류
과전류트립방식						열동전자식 (Thermal-magnetic, TM)
순시트립동작특성						8-12In
설치방식						나사취부
외형치수(mm)			프레임			400AF				630AF						800AF
			a			2P	3P	4P	2P			3P		4P	2P		3P	4P
						140	140	184	210			210		280	210		210	280
			b			257			280						280
			c			113			113						113
			d			145			145						145
제품중량(kg)			표준			5.2	6.2	7.8	11		11.5		18.2		11		11.5	18.2
취득규격	전기용품안전관리법				KC	O			O						O
	CE마크				CE	O			O						O

*ABS 400~800AF 2P는 ABS 400~800AF 3P 크기에 가운데 상(S)이 없는 모양이라 사이즈가 동일합니다.
