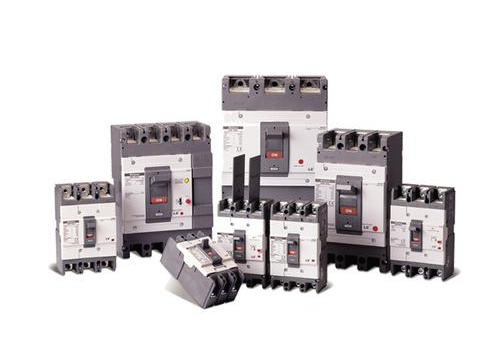

배선용차단기(ABS Series 400AF~1200AF)
|
분류 |
배선용차단기 |
||||||||||||||||||||||||||
|
제품명 |
ABS |
||||||||||||||||||||||||||
|
프레임크기 |
400AF |
630AF |
800AF |
1000AF |
1200AF |
||||||||||||||||||||||
|
극수 |
2P |
ABS402c |
ABS602c |
ABS802c |
- |
- |
|||||||||||||||||||||
|
3P |
ABS403c |
ABS603c |
ABS803c |
ABS1003c |
ABS1203c |
||||||||||||||||||||||
|
4P |
ABS404c |
ABS604c |
ABS804c |
ABS1004c |
ABS1204c |
||||||||||||||||||||||
|
정격전류(In) |
250, 300 350, 400 |
500 630 |
700 800 |
1000 |
1200 |
||||||||||||||||||||||
|
정격전압(Ue) |
AC690V DC500V |
AC600V DC500V |
|||||||||||||||||||||||||
|
정격차단전류(kA) |
AC |
690V(600V) |
8 |
10 |
10 |
45 |
65 |
||||||||||||||||||||
|
480/ 500V |
35 |
45 |
45 |
50 |
75 |
||||||||||||||||||||||
|
415/ 460V |
50 |
65 |
65 |
65 |
85 |
||||||||||||||||||||||
|
380V |
65 |
75 |
75 |
65 |
85 |
||||||||||||||||||||||
|
220/ 250V |
75 |
85 |
85 |
100 |
125 |
||||||||||||||||||||||
|
DC |
500(3극) |
20 |
20 |
20 |
- |
|
|||||||||||||||||||||
|
250(2극) |
20 |
20 |
20 |
- |
|
||||||||||||||||||||||
|
보호기능 |
과부하, 순시 및 단락전류 |
||||||||||||||||||||||||||
|
과전류트립방식 |
열동전자식 (Thermal-magnetic, TM) |
||||||||||||||||||||||||||
|
순시트립동작특성 |
8-12In |
(3~6)xIn... |
|||||||||||||||||||||||||
|
설치방식 |
나사취부 |
||||||||||||||||||||||||||
|
 외형치수(mm) |
프레임 |
400AF |
630AF |
800AF |
1000AF |
1200AF |
|||||||||||||||||||||
|
a |
2P |
3P |
4P |
2P |
3P |
4P |
2P |
3P |
4P |
3P |
4P |
3P |
4P |
||||||||||||||
|
140 |
140 |
184 |
210 |
210 |
280 |
210 |
210 |
280 |
220 |
290 |
220 |
290 |
|||||||||||||||
|
b |
257 |
280 |
280 |
400 |
400 |
||||||||||||||||||||||
|
c |
113 |
113 |
113 |
105 |
105 |
||||||||||||||||||||||
|
d |
145 |
145 |
145 |
159 |
159 |
||||||||||||||||||||||
|
제품중량(kg) |
표준 |
5.2 |
6.2 |
7.8 |
11 |
11.5 |
18.2 |
11 |
11.5 |
18.2 |
19.6 |
25.7 |
19.6 |
25.7 |
|||||||||||||
|
취득규격 |
전기용품안전관리법 |
KC |
O |
O |
O |
- |
- |
- |
- |
||||||||||||||||||
|
|
CE마크 |
CE |
O |
O |
O |
O |
- |
O |
- |
||||||||||||||||||
*ABS 400~800AF 2P는 ABS 400~800AF 3P 크기에 가운데 상(S)이 없는 모양이라 사이즈가 동일합니다.
